Выбор конфигурации ёмкостного парка — частая головная боль при проектировании молочного цеха. Вертикальные резервуары хранения экономят площадь, но требуют высоты потолков. Горизонтальные удобны в эксплуатации, но съедают метры производственного пространства. Разберёмся, что выбрать.

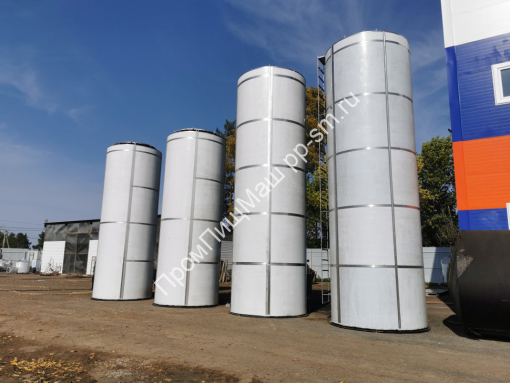

Резервуары вертикального и горизонтального типа для хранения молока
Конструкция вертикальных резервуаров
Вертикальные ёмкости хранения молока — стандарт для современных молокозаводов. Их преимущество — минимальная площадь установки при максимальном полезном объёме. Танк на 10 тонн занимает около 4–5 м². Это критично для цехов с ограниченными размерами и дорогой арендой производственных площадей.
Конструкция включает сферическое либо коническое днище (для полного слива продукта), теплоизоляцию из пенополиуретана толщиной 50–100 мм и охлаждающую рубашку. Внутренняя поверхность полируется до шероховатости Ra ≤ 0,8 мкм. Это исключает прилипание белковых отложений и облегчает санитарную обработку.
Вертикальные танки охлаждения оснащаются лопастной или пропеллерной мешалкой. Они предотвращают отстой жира и автоматически поддерживают температуру 2–6 °C в течение всего срока содержания. Точность поддержания — ±1 °C.
- Охлаждение через рубашку DX (прямое расширение фреона) — для автономных ферм без чиллера
- Охлаждение рубашкой с гликолем или ледяной водой — для централизованных систем хладоснабжения
- Термосы молочные — без активного охлаждения, только теплоизоляция (удержание температуры до 12 часов)
- Рабочий объём — от 500 л до 30000 л, для индивидуальных проектов — до 50000 л
Когда выбирают горизонтальные танки
Горизонтальные накопители незаменимы при низкой высоте помещения. Например, в подвальных или пристроенных цехах с потолками 2,5–3 метра. Их можно размещать каскадно в два яруса. При необходимости — монтировать на открытой площадке (при условии климатического исполнения корпуса и защиты автоматики от осадков).
Цилиндрический стальной танк с подогревом — популярное решение для приёмного отделения молокозавода. В него поступает сырое молоко с температурой 4–6 градусов. Подогревается до 35–40 °C (температура сепарирования) через паровую рубашку и временно хранится перед отправкой на сепаратор или пастеризатор.
Горизонтальные танки удобнее в визуальном осмотре и ремонте. Люк расположен сверху по всей длине. Доступ ко всем внутренним элементам (мешалка, форсунки мойки, датчики) без демонтажа соседних накопителей.
Роль термосов и производственных накопителей в технологической линии
Молочные термосы — это резервуары для молока без внешнего источника холода. Они работают как буферные накопители между приёмкой и пастеризацией. Промышленные стационарные термосы удерживают исходную температуру продукта до 12 часов. Толстый слой пенополиуретановой изоляции позволяет сохранять сырьё для ночного хранения. Молоко поступило вечером и перерабатывается утром.
Производственный накопитель — универсальный элемент технологической линии. Он может использоваться как для хранения, так и для технологических процессов: нормализация, смешивание компонентов, созревание сливок, выдержка перед фасовкой. Такие баки оснащаются рубашкой (нагрев или охлаждение), мешалкой, датчиками уровня и температуры, люком для осмотра.
Однослойные баки — бюджетное решение для кратковременного накопления (до 4 часов). Подходит, если цех работает в одну смену. Продукт не остаётся на ночь. Для длительного выдерживания обязательна теплоизоляция и резервуары для хранения и охлаждения.
Как рассчитать необходимый объём ёмкостного парка
Общий объём танков рассчитывается исходя из суточного объёма сырья и кратности вывоза Либо циклограммы переработки (для сливок, заквасок).
- Ежедневный вывоз сырья → накопители на 100 % суточного надоя
- Вывоз раз в два дня → ёмкости на 200–220 % суточного объёма
- Буферные ёмкости между операциями → 10–15 % от часовой производительности линии
- Под созревание сливок или заквасок → дополнительно 50–100 % сверх объёма хранения
Добавьте 5–10 % на технологические запасы. Учтите, что часть накопителей поочерёдно находится под мойкой. На практике минимальный парк — три ёмкости: под сырое, под пастеризованное и под мойку.
Перед отправкой на тепловую обработку сырьё накапливают в буферных танках. Пастеризатор получает продукт с заданной температурой и расходом.
Для фермерских хозяйств с нерегулярным вывозом оптимальная схема — один вертикальный танк-охладитель на суточный надой плюс один резервуар для пастеризованного молока (если часть продукции перерабатывается на месте). Если планируете расширение, заложите на этапе строительства фундаменты и подводку коммуникаций под дополнительные ёмкости. Это сэкономит бюджет в будущем. Позволит наращивать объёмы без остановки производства.
